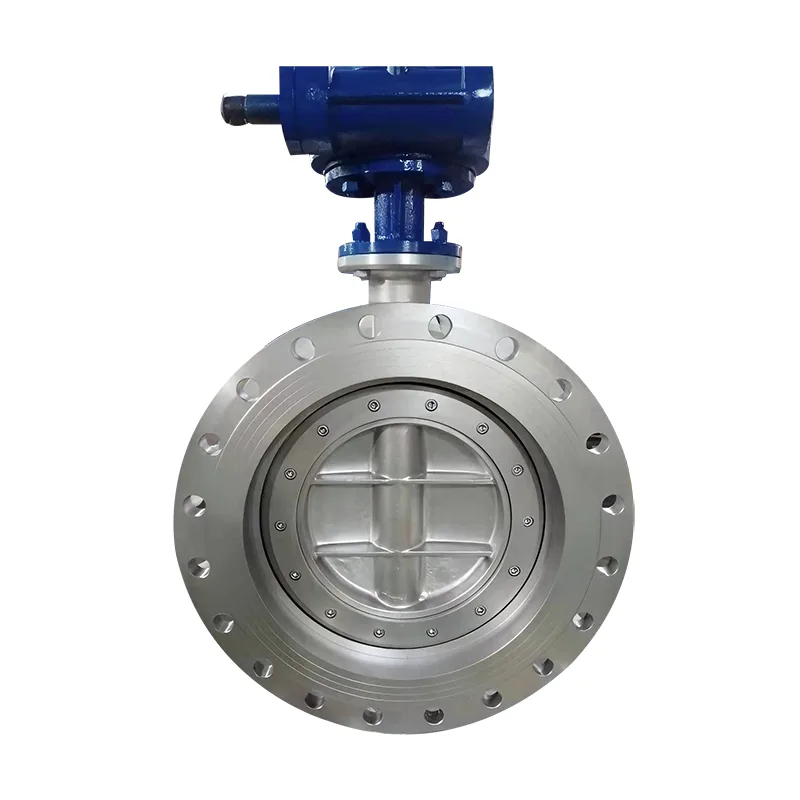

The डबल सनकी तितली वाल्व, के नाम से भी जाना जाता हैडबल ऑफसेट तितली वाल्व, एक उच्च प्रदर्शन वाला औद्योगिक वाल्व है जिसे विश्वसनीय शट-ऑफ, कम घर्षण और मांग वाले अनुप्रयोगों में विस्तारित सेवा जीवन के लिए डिज़ाइन किया गया है। पारंपरिक संकेंद्रित डिजाइनों की तुलना में, इसकी डबल ऑफसेट संरचना सीट घिसाव और टॉर्क आवश्यकताओं को कम करती है, जो इसे जल उपचार, एचवीएसी, बिजली संयंत्रों, तेल और गैस और रासायनिक उद्योगों के लिए आदर्श बनाती है।
इस व्यापक गाइड में, हम यह पता लगाएंगे कि डबल एक्सेंट्रिक बटरफ्लाई वाल्व कैसे काम करते हैं, उनके संरचनात्मक फायदे, तकनीकी विशिष्टताएं, प्रदर्शन तुलना तालिकाएं, चयन दिशानिर्देश, रखरखाव प्रथाएं और अक्सर पूछे जाने वाले प्रश्न।
A डबल सनकी तितली वाल्वएक क्वार्टर-टर्न घूर्णी वाल्व है जो इसके संरचनात्मक डिजाइन में दो ऑफसेट को शामिल करता है। ये ऑफसेट ऑपरेशन के दौरान डिस्क और सीट के बीच घर्षण को काफी कम करते हैं, सीलिंग विश्वसनीयता में सुधार करते हैं और सेवा जीवन को बढ़ाते हैं।
संकेंद्रित तितली वाल्वों के विपरीत, जहां शाफ्ट डिस्क और पाइपलाइन के भीतर केंद्रित होता है, डबल सनकी वाल्व शाफ्ट की स्थिति को दो तरीकों से बदलता है:
यह अभिनव डिज़ाइन सुनिश्चित करता है कि डिस्क केवल बंद होने के अंतिम चरण में सीट से संपर्क करे, जिससे घिसाव कम हो और ऑपरेटिंग टॉर्क कम हो।
डबल ऑफसेट तंत्र खुलने और बंद होने के दौरान एक कैम जैसी गति बनाता है। जब वाल्व खुलने लगे:
यह प्रस्ताव कई परिचालन लाभ प्रदान करता है:
उच्च प्रदर्शन वाले डबल सनकी तितली वाल्व के मुख्य घटकों में शामिल हैं:
| अवयव | सामग्री विकल्प | समारोह |
|---|---|---|
| वाल्व बॉडी | कच्चा लोहा, तन्य लौह, कार्बन स्टील, स्टेनलेस स्टील | दबाव नियंत्रण |
| डिस्क | स्टेनलेस स्टील, कांस्य | प्रवाह नियंत्रण तत्व |
| सीट | ईपीडीएम, एनबीआर, पीटीएफई, धातु | सीलिंग इंटरफ़ेस |
| शाफ़्ट | स्टेनलेस स्टील | टोक़ संचरण |
डिज़ाइन द्वि-दिशात्मक सीलिंग का समर्थन करता है और सिस्टम आवश्यकताओं के आधार पर इसे इलेक्ट्रिक, वायवीय या मैनुअल एक्चुएटर्स के साथ जोड़ा जा सकता है।
| विशेषता | संकेंद्रित वाल्व | डबल सनकी वाल्व |
|---|---|---|
| सीट घर्षण | उच्च | कम |
| टॉर्क की आवश्यकता | उच्च | निचला |
| सेवा जीवन | मध्यम | लंबे समय तक |
| दाब मूल्यांकन | मध्यम | उच्च |
प्रमुख लाभ:
विस्तृत तकनीकी चित्र और कॉन्फ़िगरेशन विकल्पों के लिए, उत्पाद पृष्ठ देखें:डबल सनकी तितली वाल्व उत्पाद विवरण.
डबल सनकी तितली वाल्वों का व्यापक रूप से उपयोग किया जाता है:
न्यूनतम दबाव ड्रॉप के साथ बड़े प्रवाह की मात्रा को संभालने की उनकी क्षमता उन्हें बड़े-व्यास वाली पाइपलाइनों के लिए आदर्श बनाती है।
डबल सनकी तितली वाल्व का चयन करते समय, विचार करें:
एक अनुभवी निर्माता के साथ काम करने से उचित आकार और सामग्री अनुकूलता सुनिश्चित होती है।
निवारक रखरखाव वाल्व के जीवनकाल को महत्वपूर्ण रूप से बढ़ाता है और इष्टतम प्रदर्शन सुनिश्चित करता है।
गोंगचुआंगअंतरराष्ट्रीय गुणवत्ता मानकों को पूरा करने वाले उच्च-प्रदर्शन वाले औद्योगिक वाल्व समाधान देने के लिए प्रतिबद्ध है। उन्नत विनिर्माण उपकरण, सख्त गुणवत्ता निरीक्षण प्रक्रियाओं और अनुकूलित इंजीनियरिंग समर्थन के साथ, गोंगचुआंग वैश्विक उद्योगों के लिए विश्वसनीय डबल सनकी तितली वाल्व प्रदान करता है।
डबल एक्सेंट्रिक वाल्व घर्षण को कम करने के लिए दो ऑफसेट का उपयोग करते हैं, जबकि ट्रिपल एक्सेंट्रिक वाल्व उच्च तापमान अनुप्रयोगों के लिए धातु-से-धातु सीलिंग प्राप्त करने के लिए एक तीसरा ऑफसेट कोण जोड़ते हैं।
हाँ, वे संकेंद्रित डिज़ाइनों की तुलना में उच्च दबाव रेटिंग के लिए डिज़ाइन किए गए हैं।
बिल्कुल। वे स्वचालित नियंत्रण प्रणालियों के लिए इलेक्ट्रिक और वायवीय एक्चुएटर्स के साथ संगत हैं।
जल उपचार, तेल और गैस, बिजली उत्पादन और एचवीएसी उद्योग आमतौर पर उनका उपयोग करते हैं।
डबल एक्सेन्ट्रिक बटरफ्लाई वाल्व आधुनिक औद्योगिक प्रवाह नियंत्रण प्रणालियों के लिए एक विश्वसनीय, टिकाऊ और कुशल समाधान के रूप में सामने आता है। इसका अभिनव ऑफसेट डिज़ाइन घर्षण को कम करता है, सीलिंग में सुधार करता है और परिचालन टॉर्क को कम करता है, जिससे यह कई उद्योगों में पसंदीदा विकल्प बन जाता है।
यदि आप अपनी परियोजना की आवश्यकताओं के अनुरूप उच्च गुणवत्ता वाले औद्योगिक वाल्व समाधान की तलाश में हैं, तो गोंगचुआंग सहायता के लिए तैयार है। हमारी इंजीनियरिंग टीम पेशेवर मार्गदर्शन, प्रतिस्पर्धी मूल्य निर्धारण और भरोसेमंद डिलीवरी प्रदान करती है।हमसे संपर्क करेंआजअपने वाल्व प्रोजेक्ट पर चर्चा करने और एक अनुकूलित कोटेशन प्राप्त करने के लिए।
