The यात्राले ऑफसेट तितली वाल्वबटरफ्लाई वाल्व इंजीनियरिंग के शिखर का प्रतिनिधित्व करता है, जिसे शून्य रिसाव, द्वि-दिशात्मक सीलिंग और उच्च दबाव और तापमान की स्थिति में असाधारण प्रदर्शन देने के लिए डिज़ाइन किया गया है। यह व्यापक मार्गदर्शिका इसके डिज़ाइन सिद्धांतों, फायदों, सामग्रियों, औद्योगिक अनुप्रयोगों, अन्य वाल्व प्रकारों के साथ तुलना, स्थापना सर्वोत्तम प्रथाओं और अक्सर पूछे जाने वाले प्रश्नों की पड़ताल करती है। चाहे तेल और गैस, पेट्रोकेमिकल, एलएनजी, बिजली उत्पादन, या समुद्री उद्योगों में उपयोग किया जाता है, ट्रिपल ऑफसेट बटरफ्लाई वाल्व बेजोड़ विश्वसनीयता और स्थायित्व प्रदान करता है।

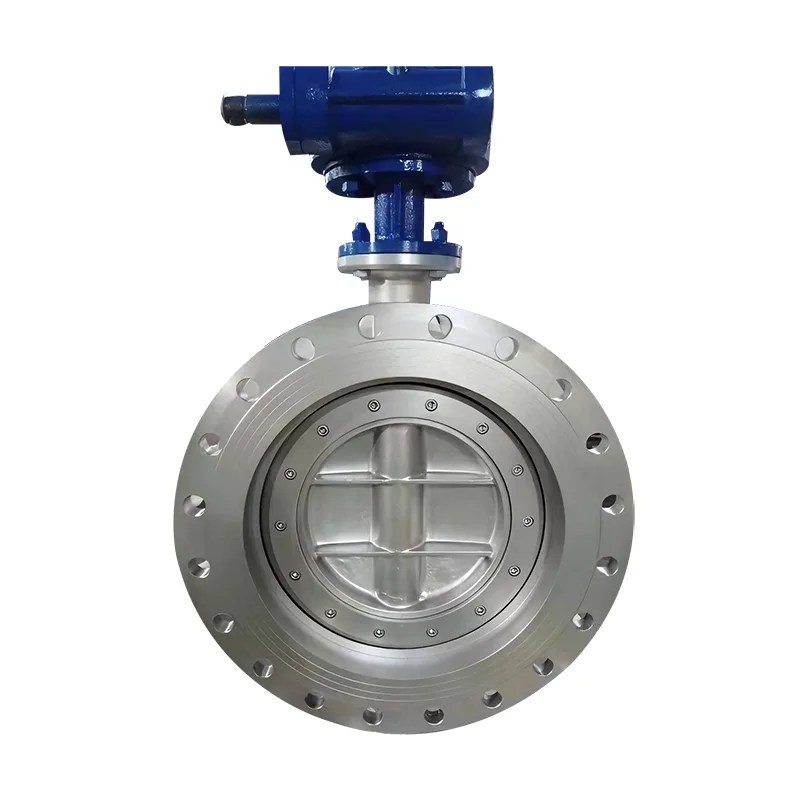

ट्रिपल ऑफसेट बटरफ्लाई वाल्व (जिसे ट्रिपल एक्सेंट्रिक बटरफ्लाई वाल्व के रूप में भी जाना जाता है) एक उच्च प्रदर्शन वाला औद्योगिक वाल्व है, जो अत्यधिक परिचालन स्थितियों में भी टाइट शट-ऑफ के लिए इंजीनियर किया गया है। संकेंद्रित या डबल ऑफसेट वाल्वों के विपरीत, इसमें तीन अलग-अलग ज्यामितीय ऑफसेट होते हैं जो ऑपरेशन के दौरान घर्षण को खत्म करते हैं और धातु से धातु की सीलिंग सुनिश्चित करते हैं।
इन वाल्वों का व्यापक रूप से आवश्यकता वाले उद्योगों में उपयोग किया जाता हैशून्य रिसाव प्रदर्शन, उच्च तापमान प्रतिरोध, और लंबी सेवा जीवन।
| ओफ़्सेट | विवरण | उद्देश्य |
|---|---|---|
| पहला ऑफसेट | शाफ्ट वाल्व सीट सेंटरलाइन के पीछे स्थित है | ऑपरेशन के दौरान सील संपर्क कम कर देता है |
| दूसरा ऑफसेट | पाइपलाइन सेंटरलाइन से शाफ्ट ऑफसेट | सुचारू रूप से खुलने के लिए कैम जैसी गति की अनुमति देता है |
| तीसरा ऑफसेट | शंक्वाकार सीलिंग ज्यामिति | शून्य रिसाव धातु-से-धातु सीलिंग सुनिश्चित करता है |
तीसरा ऑफसेट सबसे महत्वपूर्ण नवाचार है। यह एक टॉर्क-सीटेड डिज़ाइन बनाता है जो डिस्क और सीट के बीच रगड़ को समाप्त करता है, जिससे वाल्व जीवन में काफी वृद्धि होती है।
तेल और गैस पाइपलाइनों में उच्च दबाव वाले अनुप्रयोगों के लिए, ट्रिपल ऑफसेट बटरफ्लाई वाल्व अक्सर लागत और रखरखाव दक्षता दोनों में पारंपरिक गेट और ग्लोब वाल्व से बेहतर प्रदर्शन करते हैं।
| विशेषता | डबल ऑफसेट | ट्रिपल ऑफसेट |
|---|---|---|
| सीलिंग प्रकार | नरम सीट/लचीला सीट | धातु से धातु की सीट |
| रिसाव वर्ग | सीमित | शून्य रिसाव (एएनएसआई कक्षा VI) |
| तापमान की रेंज | मध्यम | उच्च तापमान एवं क्रायोजेनिक |
| सहनशीलता | मध्यम | उच्च |
ट्रिपल ऑफसेट डिज़ाइन गंभीर सेवा वातावरण के लिए आदर्श है, जो इसे रिफाइनरियों और एलएनजी सुविधाओं में पसंदीदा समाधान बनाता है।
आवेदन आवश्यकताओं के आधार पर, सामग्रियों में शामिल हो सकते हैं:
पहनने के प्रतिरोध को बढ़ाने के लिए सीट सामग्री में अक्सर कठोर स्टेनलेस स्टील या स्टेलाइट ओवरले शामिल होता है।
ट्रिपल ऑफसेट बटरफ्लाई वाल्व आमतौर पर उपयोग किए जाते हैं:
उच्च जोखिम वाले उद्योगों में जहां रिसाव अस्वीकार्य है, जैसे प्रीमियम निर्माता का चयन करनागोंगचुआंगसुरक्षा, अनुपालन और दीर्घकालिक विश्वसनीयता सुनिश्चित करता है।
निम्नलिखित कारकों पर विचार करें:
गोंगचुआंग जैसे अनुभवी निर्माता के साथ काम करना आपकी औद्योगिक आवश्यकताओं के लिए सही वाल्व विनिर्देश सुनिश्चित करता है।
क्योंकि यह मेटल-टू-मेटल सीट और टॉर्क-सीटेड डिज़ाइन का उपयोग करता है जो गर्मी से होने वाले नुकसान की चपेट में आने वाली नरम सीलिंग सामग्री को खत्म कर देता है।
हां, उचित रूप से डिज़ाइन किए गए ट्रिपल ऑफसेट बटरफ्लाई वाल्व एएनएसआई कक्षा VI रिसाव मानकों को प्राप्त कर सकते हैं।
हाँ, उपयुक्त सामग्री चयन और विस्तारित बोनट डिज़ाइन के साथ।
तेल और गैस, पेट्रोकेमिकल, एलएनजी और बिजली उत्पादन उद्योगों को सबसे अधिक लाभ होता है।
उचित रखरखाव के साथ, ट्रिपल ऑफसेट बटरफ्लाई वाल्व गंभीर सेवा वातावरण में दशकों तक चल सकते हैं।
ट्रिपल ऑफसेट बटरफ्लाई वाल्व उच्च विश्वसनीयता, शून्य रिसाव और लंबी सेवा जीवन की मांग करने वाले उद्योगों के लिए अंतिम समाधान है। इसकी उन्नत ज्यामिति, धातु-से-धातु सीलिंग और अंतरराष्ट्रीय मानकों का अनुपालन इसे पारंपरिक वाल्व डिजाइनों से बेहतर बनाता है।
यदि आप एक टिकाऊ, उच्च प्रदर्शन वाले औद्योगिक वाल्व की तलाश में हैं, तो गोंगचुआंग सबसे अधिक मांग वाले वातावरण के लिए इंजीनियर किए गए प्रीमियम-ग्रेड ट्रिपल ऑफसेट बटरफ्लाई वाल्व प्रदान करता है।
हमसे संपर्क करेंअनुकूलित समाधानों और तकनीकी सहायता के बारे में अधिक जानने के लिए आज ही जाएँ।
